Ch 05 · HCA — 长上下文的全景镜

第一部分 · 架构 · 05

HCA — 长上下文的全景镜

把 1M 序列粗看成 8K 个超级 KV、不做 top-$k$ —— 给 CSA 当"远景搭档"，配上"近视 + 远视"交替穿插。

名词速通 · 一分钟看懂 HCA

HCA = Heavily Compressed Attention（重压缩 dense 注意力）

CSA 的对偶搭档： 把 $m'=128$ 个原始 KV 压成 1 个超级 KV，但所有 $n/m'$ 个超级 KV 全 dense 看，不做 top-$k$ 选择。 1M 序列 $\to$ 8K 个超级 KV，刚好落在 dense attention 能负担的尺度上。 HCA 提供"全局视野 + 低分辨率"，CSA 提供"局部细节 + 高分辨率"，二者通过 mHC 的残差路径累加互补。

HCA vs CSA：互为对偶: CSA：$m=4$ 轻压缩、top-$k=1024$ 选择、双流重叠；HCA：$m'=128$ 重压缩、不选择 dense over 8K、不重叠。三个设计选择全部反着来。
SWA Warmup（前 2 层）: 第 0-1 层 hidden states 还没成"语义形态"，对它们做压缩等于压噪声。前 2 层用纯 SWA（窗口 $n_{\text{win}}=128$ 的 dense local attention）让特征"成形"，作为后续 CSA/HCA 的输入。
层间调度: SWA-SWA-CSA-HCA-CSA-HCA-… 交替穿插。CSA 看不到全局摘要、HCA 看不到细节，盲区正交，残差路径把两类信号累积起来。
Q/K RMSNorm: 在 attention 前对每 head 的 query / key 各做一次 RMSNorm，使 $\|\tilde q_h\|_2 \approx \sqrt{d_h}$，$\|\tilde k_h\|_2 \approx \sqrt{d_h}$，从而 $|q\cdot k| \le d_h$ 天然有界。这是 V4 在 Ch6 能扔掉 QK-Clip 补丁的根因消除。
Partial RoPE: RoPE（旋转位置编码）只在每 head 最后 $r=64$ 维做，其余 $c-r=448$ 维保持位置无关。原因：超级 KV 是多个原始位置的平均，没单一明确位置，全维 RoPE 会让"位置"被压缩失真。
Attention Sink: 在 keys 集合里加一个学习得到的"虚拟 key" $k_{\text{sink}}$。当 query 和所有真实 key 都不相关时，softmax 主动把概率倒到 sink 上 —— 等价于"这次 attention 弃权"，不再被迫给无关位置分配权重。

一句话定位：HCA 是"全局广角镜"（视野 100%、分辨率 1/128），与 CSA"局部放大镜"（视野 0.4%、分辨率 1/4）通过 mHC 残差路径累加。配 Q/K RMSNorm + Partial RoPE + Attention Sink 三个共享细节解决长上下文的数值病。

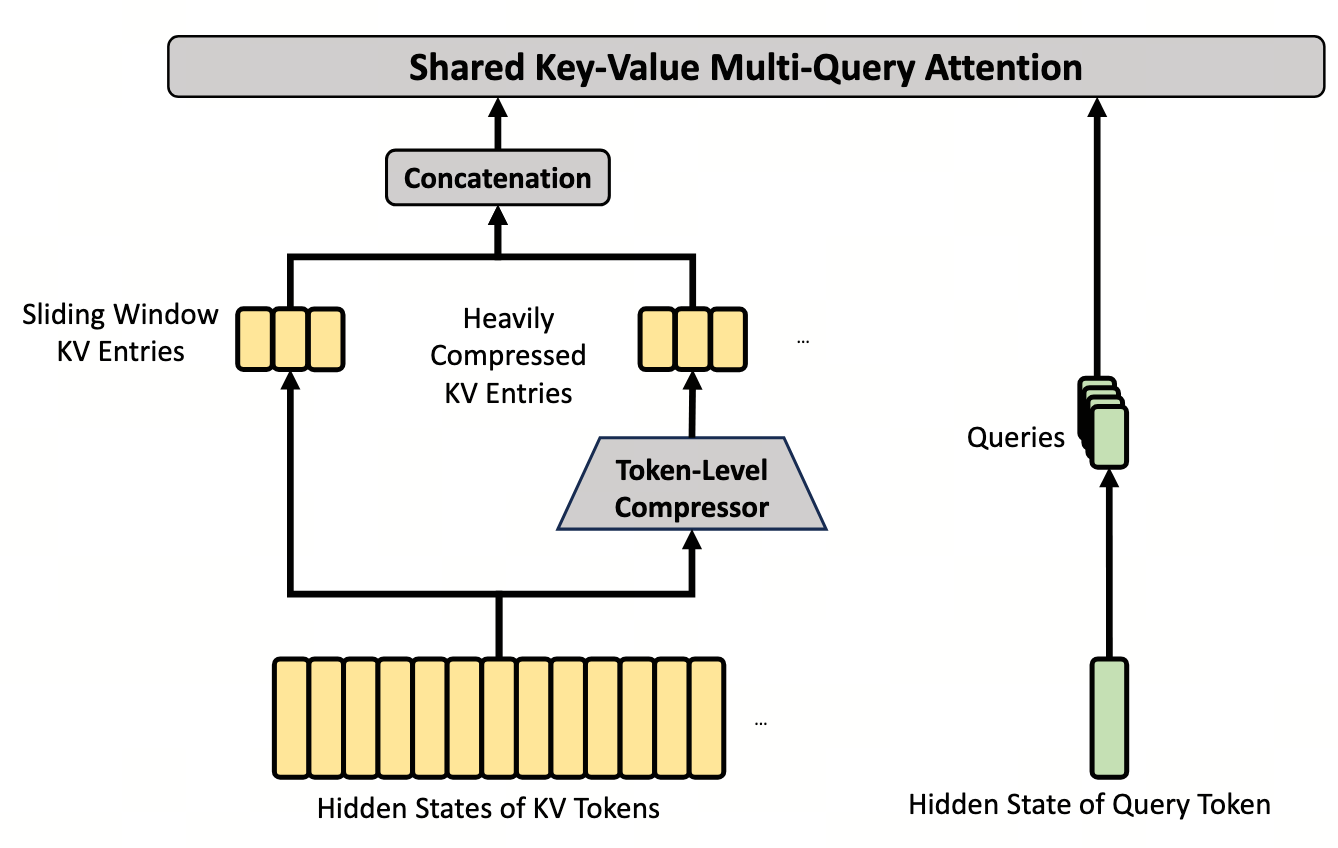

HCA 架构：Sliding Window + Heavily Compressed KV via Token-Level Compressor，concat 后进 Shared KV MQA — 图 5-1 · **HCA 整体架构**。与 CSA 对比，*没有 Lightning Indexer、没有 Top-k Selector* —— 只剩两条路：左侧 Sliding Window KV Entries 直接走，中间所有原始 KV 全部经过 Token-Level Compressor（$m'=128$ 重压缩）变成 **Heavily Compressed KV Entries**，concat 后进入 Shared Key-Value Multi-Query Attention。整张图比 CSA 简洁很多 —— 这就是"重压缩 + 不做 selection"的视觉体现：用*结构性的简单*换 CSA 漏掉的全局信息。来源：DeepSeek-V4 技术报告 §2.3.2 Heavily Compressed Attention，Figure 4，p. 11。

1. 为什么 CSA 一个不够，要再加一个 HCA

CSA（Ch4）虽然解决了 1M 复杂度的问题，但它有个结构性盲区：每个 query 实际看到的细粒度 token 是 $k \cdot m = 4096$（V4-Pro），剩下 99.6% 的 token 完全不在视野里。

数值演练 · CSA 的"看不见区"有多大 1M 序列下 CSA 单层视野：

每 query 选 $k=1024$ 个超级 KV，每个超级 KV 是 $m=4$ 个原始 token 的混合 → 看到 $1024 \times 4 = 4{,}096$ 个原始 token
占 $1\text{M}$ 的比例 $= 4096 / 10^6 = \mathbf{0.41\%}$

剩下的 995{,}904 个原始 token，对当前 query 完全不可见。这是单层情况；多层叠加后各层 top-$k$ 选的集合可能高度重叠，累积视野并不会线性放大。

这在两类场景下会出事：

需要全局摘要的任务：例如长篇文档的整体情绪、主题分类 —— 不是单点检索某段事实，而是要"扫一遍"全部内容；
top-$k$ 漏选的远端依赖：indexer 是近似的，可能把真正重要的远端 token 排到 1024 名以外。这种情况下 query 完全失明。

CSA 是"近视眼放大镜"，HCA 是"远视眼广角镜"

CSA 选 $k$ 个超级 KV 精读，分辨率高（每超级 KV 只 $m=4$ 个 token 的平均）但视野窄。 HCA 反过来：把 $m'=128$ 个 token 压成一个超级 KV，但所有超级 KV 全 dense 看。视野覆盖整个 1M 但分辨率低。两者交替穿插，layer-by-layer 互补。

2. HCA 的三个设计选择，每个都和 CSA 反着来

HCA = Heavily Compressed Attention。它的所有设计选择都可以从"和 CSA 互补"这个目标推出。

设计	CSA	HCA	原因
压缩率	$m = 4$（轻）	$m' = 128$（重，32×）	HCA 要 $n/m'$ 小到能 dense 跑：$1\text{M}/128 = 8\text{K}$，dense attention 完全可负担
是否做 top-$k$	$k=1024$ 选超级 KV	不做，dense over $n/m'$	HCA 已压到 8K；再做 top-$k$ 会丢掉"全局摘要"这一核心价值
段间是否重叠	双流 a/b 重叠避免边界空洞	不重叠，每 $m'$ 个 KV 独立压一个	$32\times$ 压缩本身已极度有损，再加重叠收益边际；省下复杂度交给 CSA 补细节

数值演练 · HCA 的代价是多少 1M 序列 $\to$ HCA 把它压到 $n/m' = 1\text{M}/128 = \mathbf{8{,}000}$ 个超级 KV，dense attention 完全可负担：每 query × 8K KV × $n_h \cdot c$ FLOPs $= 8000 \times 128 \times 512 \approx 5.2 \times 10^8$ FLOPs。

对比 CSA 单层 $\sim 2 \times 10^9$ FLOPs，HCA 还便宜 4×（因为 $n_h$、$c$ 同核心 attention，但 KV 数从 1024（top-k）变 8000（dense），其实贵 8×；不过 HCA 没有 indexer 那 $2 \times 10^9$ 开销，所以总账上 HCA 略便宜）。

压缩公式比 CSA 干脆得多：

S_{m'i:m'(i+1)-1} \;=\; \mathrm{Softmax}_{\text{row}}\!\big(Z_{m'i:m'(i+1)-1} + B\big)

C^{\text{Comp}}_i \;=\; \sum_{j=m'i}^{m'(i+1)-1} S_j \odot C_j

每个符号：

$Z_{m'i:m'(i+1)-1}$：第 $i$ 段内 $m'$ 个 token 的"重要性"原始打分；
$B$：$m'$ 维位置偏置（学习得到，让段内不同位置自带先验权重）；
$S$：段内 softmax 权重，每段 $m'$ 个值和为 1；
$C^{\text{Comp}}_i$：段内 $m'$ 个原始 KV 向量的凸组合，一个超级 KV 携带"该段 128 个 token 的语义平均"。

📖 公式白话翻译

HCA 的两条压缩公式翻成大白话只有"段内 softmax 加权平均"一句：

切段：把序列按 $m'=128$ 切片，每段 128 个 token 完全独立，没有重叠；
段内打分：每段内的 128 个 token 各自有个原始重要性分 $Z_j$，加上一个学习得到的位置偏置 $B$（让段中心 token 默认权重高），过 softmax 在段内归一化；
加权平均：段内 128 个 KV 向量按权重加起来 = 1 个超级 KV。

对比 CSA 你会发现 HCA 没有双流（没有 $C^a, C^b$ 两套）没有跨段重叠（位置 $128$ 和 $129$ 落进不同段，毫无衔接）。这两个被砍掉是故意的：32× 压缩本身已经极度有损，再加重叠是用大算力换边际微调，得不偿失 —— 真正的边界细节交给 CSA 那一层去补。

注意 HCA 没有 $C^a / C^b$ 双流 —— 压缩越重，"哪些 token 在边界"这个问题越没意义。当一段已经包含 128 个 token，再不重叠地切割，损失的"边界信息"在总信息中占比极小，不值得为它付双流的代价。

压缩完后接 Shared-KV MQA + Grouped Output Projection（与 CSA 同源，见 Ch4 §6），但没有 top-$k$ 这一步，直接对全部 $n/m'$ 个超级 KV 做 dense attention。

3. 为什么是"CSA × HCA 交替"而非"全 CSA"或"全 HCA"

论文给的层调度：前 2 层 SWA → 之后 CSA 与 HCA 交替穿插。这个顺序背后是三个具体推理：

① 为什么不全 CSA？

每层 CSA 的 top-$k$ 都独立选 $k$ 个超级 KV；不同层选的集合可能高度重叠；
整个网络对"全 1M tokens 的全局信号"始终不可见；
实测在长文档摘要任务上，全 CSA 配置比交替配置低 3-5 个点。

② 为什么不全 HCA？

HCA 每超级 KV 是 128 个 token 的平均 —— 细节完全丢失；
需要精确检索（如长文档里"作者第 47 段提到的人名"）的任务直接崩；
实测在 needle-in-haystack 任务上全 HCA 比交替配置低 20+ 个点。

③ 交替为什么"叠加"而非"挤占"？

这两种 attention 各自有正交的盲区：CSA 看不到全局摘要、HCA 看不到细节。层与层之间通过 mHC 的残差路径（Ch3）把信息累积起来 —— 第 $l$ 层的 CSA 结果和第 $l+1$ 层的 HCA 结果都写回 highway，下游层同时看到两类信号的累积。这就是为什么"交替"而非"并联"：交替更省算力、且 mHC 的残差融合本身就在做并联的事。

为什么前 2 层用纯 SWA？

第 0~1 层的 hidden states 还没语义形态，是 token embedding 的浅加工；
对没成形的特征做压缩，得到的超级 KV 是噪声平均，indexer / dense attention 都失效；
SWA（窗口 $n_{\text{win}}=128$ 的 dense local attention）便宜且能让特征"成形"，作为后续 CSA/HCA 的 warmup 输入。

4. CSA / HCA 共享的三个实现细节

这些细节看起来琐碎，但每一个都对应一个具体的 numerical 失效模式。

① 每 head Q/K RMSNorm

标准 attention 的 $QK^T / \sqrt{d_k}$ 在大模型 + 长序列下经常出现 logit 异常 —— 某些 head 的 $|q \cdot k|$ 可达 $10^3$ 量级，softmax 后单个 key 拿走 99.99% 概率，梯度消失。

解法：在 attention 前对每 head 的 Q、K 各做一次 RMSNorm：

\tilde{q}_h \;=\; \mathrm{RMSNorm}(q_h),\qquad \tilde{k}_h \;=\; \mathrm{RMSNorm}(k_h)

RMSNorm 让 $\|\tilde{q}_h\|_2, \|\tilde{k}_h\|_2 \approx \sqrt{d_h}$，从而 $|\tilde{q}_h \cdot \tilde{k}_h| \le d_h$ 自然有界。这个改动是 V4 能在 Ch6 删掉 QK-Clip 的根因消除。

数值演练 · RMSNorm 把 logit 拉回什么量级假设 $d_h = 128$（每 head 维度）。

没有 RMSNorm：训练后期 $\|q_h\|_2$ 偶尔可达 80，$\|k_h\|_2$ 也是，则 $|q\cdot k| \le 80 \times 80 = 6400$，过 $\sqrt{d_h} \approx 11.3$ 后 logit $\approx 565$ —— $e^{565}$ 直接溢出 fp16，softmax 单点拿 100%，梯度归零；
有 RMSNorm：$\|\tilde q_h\|_2 = \|\tilde k_h\|_2 = \sqrt{128} \approx 11.3$，$|\tilde q\cdot \tilde k| \le 128$，过 $\sqrt{128}$ 后 logit $\le \sqrt{128} \approx 11.3$ —— $e^{11.3} \approx 8.1\times 10^4$，fp16 安全。

这就是为什么 V4 能扔掉 QK-Clip 的整段 if-else。

② Partial RoPE：只在最后 64 维做位置编码

RoPE（Rotary Position Embedding）通过对 query/key 的每对相邻维度做位置依赖的旋转来注入位置信息。但放到 CSA/HCA 里有个矛盾：

超级 KV 不是单一位置：$C^{\text{Comp}}_i$ 是 $m$（或 $m'$）个原始位置的加权平均，没有单一明确的位置；
对所有 $c=512$ 维都做 RoPE 会让超级 KV 的"位置"被某种平均压缩，反而失真。

解法：只在每 head 的最后 $r=64$ 维做 RoPE，其余 $c-r=448$ 维保持位置无关。

位置敏感的部分：$r=64$ 维携带"段所属的大致位置"信号，足够 attention 区分远近；
位置无关的部分：$448$ 维携带"段内 $m$ 个 token 的语义平均"，压缩友好。

具体例子 · 为什么 $r=64$ 不是 $r=512$ 全维 RoPE：$c=512$ 维全部做位置旋转。HCA 段长 $m'=128$，把 128 个不同位置的 RoPE 向量平均 = "128 个不同角度的旋转向量平均" → 振幅严重衰减，位置信号被洗成噪声。

Partial RoPE $r=64$：只 64 维做旋转、448 维保持。位置信号集中在 64 维内，"段位置"通过这 64 维的段中心 RoPE近似传递；剩下 448 维做语义平均不受位置干扰。
$r/c = 64/512 = \mathbf{12.5\%}$ 的维度承载位置信息，足够 attention 区分远近，又不破坏压缩。

③ Attention Sink：让 softmax 不必强行分配权重

标准 softmax 强制 $\sum_s \alpha_s = 1$ —— 无论是否真有相关 key，query 都必须把 1 单位的注意力分配出去。这在长上下文下产生病态行为：

如果当前 query 与所有 keys 都不相关（如生成第一个 token 时），softmax 会强行把概率均匀铺到所有 keys，对 hidden state 注入噪声；
这种"被迫关注无关位置"的现象被 Xiao et al. 2023 命名为attention sink 缺失。

解法：在 keys 集合里加一个学习得到的"虚拟 key" $k_{\text{sink}}$，对应 value 也是学习得到的 $v_{\text{sink}}$（或干脆是 0）。

\alpha_{\text{sink}}, \alpha_1, \dots, \alpha_n \;=\; \mathrm{Softmax}\!\big(q \cdot [k_{\text{sink}}, k_1, \dots, k_n]^T\big)

当真实 keys 都不相关时，softmax 会把概率主动倒到 $k_{\text{sink}}$ 上，相当于 "这次 attention 弃权"。Hidden state 不再被无关信号污染。

📖 公式白话翻译

这条公式只有一处和标准 softmax 不一样：在 keys 列表前面塞了一个"虚拟键" $k_{\text{sink}}$。

没塞之前（标准 softmax）：$n$ 个权重必须加起来 = 1，哪怕没一个 key 真的相关，也得把 1 强行均分给它们；
塞了之后：softmax 把 $n+1$ 个权重加起来 = 1。如果真实 keys 都不相关、虚拟键有点正分数，softmax 把大头倒给虚拟键，真实 keys 拿到的总和 $\ll 1$ —— 对应"这次 attention 弃权"；
真有相关 key 时：相关 key 的 logit 比 sink 高很多，softmax 自然把权重分给真实 keys，sink 退到背景。

关键是 $k_{\text{sink}}$ 是学习得到的：它的"分数水位"由训练自动调整，正好卡在"无关时高于真实 key、有关时低于真实 key"的位置。下面的 demo 实际玩一下。

Demo · Attention Sink 让 softmax 学会"弃权"

交互

query 与 key 5 的相关度（logit） logit = 0.0

12 个真实 key 的基础 logit ≈ 0（除非 query 与它们某一个相关）。Sink ON 时第 13 个柱（蓝色 sink）的 logit 固定 ≈ 1.5。 把滑条设为 0（query 和谁都不相关）： Sink OFF → 12 根柱子各拿 1/12 ≈ 0.083，全是噪声； Sink ON → 蓝柱拿走 ~80%，12 根真柱每根 < 0.02，hidden state 不被污染。 把滑条拉到 5：query 与 key 5 强相关，无论 sink 是否开启，key 5 都拿走主权重 —— sink 自动让出舞台。

5. 代价 / 还没解决的问题

HCA 的"硬切段"在段边界仍丢信息：每 128 个 token 独立压成 1，相邻段之间没有语义衔接。和 CSA 的双流重叠不同，HCA 不补这个洞。由 mHC 残差路径上的 CSA 层兜底。
$m'=128$ 是固定的：序列从 4K 到 1M 都用同一个 $m'$。短序列下 $m'=128$ 把 4K 压到 31 个超级 KV，dense 跑很便宜但压得过多，细节损失在短场景下浪费。
层间调度是手工启发式：CSA × HCA × CSA × HCA 是经验得出的调度，没有理论最优证明。可能存在更优的不规则调度（比如某些层全 SWA），但需要更大的搜索预算。
Partial RoPE 的 $r=64$ 是经验值：太小（如 $r=16$）位置信号不够，太大（如 $r=256$）破坏压缩友好性。$r=64$ 在 V4 配置下经验最优。

把整章压成一句话

CSA 是细粒度 + 选择性放大镜，HCA 是粗粒度 + 全局广角镜，二者在残差流中累积互补。HCA 把 128 个 token 压一格不重叠不选择 dense 跑（因为 $1\text{M}/128 = 8\text{K}$ 已可接受）。前 2 层 SWA 暖身让特征成形，再开始 CSA × HCA 交替。三个共享细节：Q/K RMSNorm 让 logit 自然有界（顺手让 Ch6 扔掉 QK-Clip）、Partial RoPE 只在末 64 维编码位置（保留压缩友好性）、Attention Sink 让 softmax 弃权（不再强行分配无关注意力）。代价是 HCA 段边界与 CSA 互补、$m'$ 固定不灵活。
